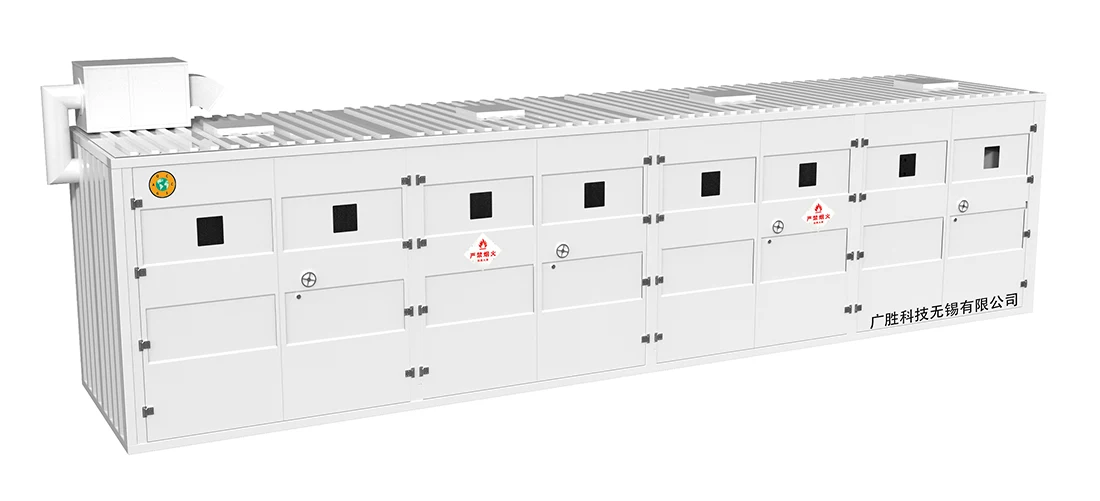

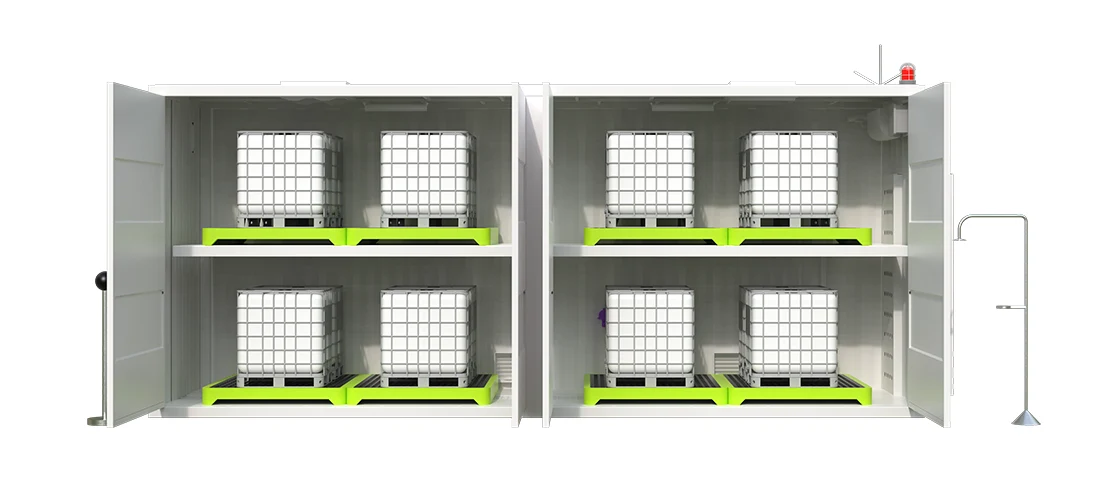

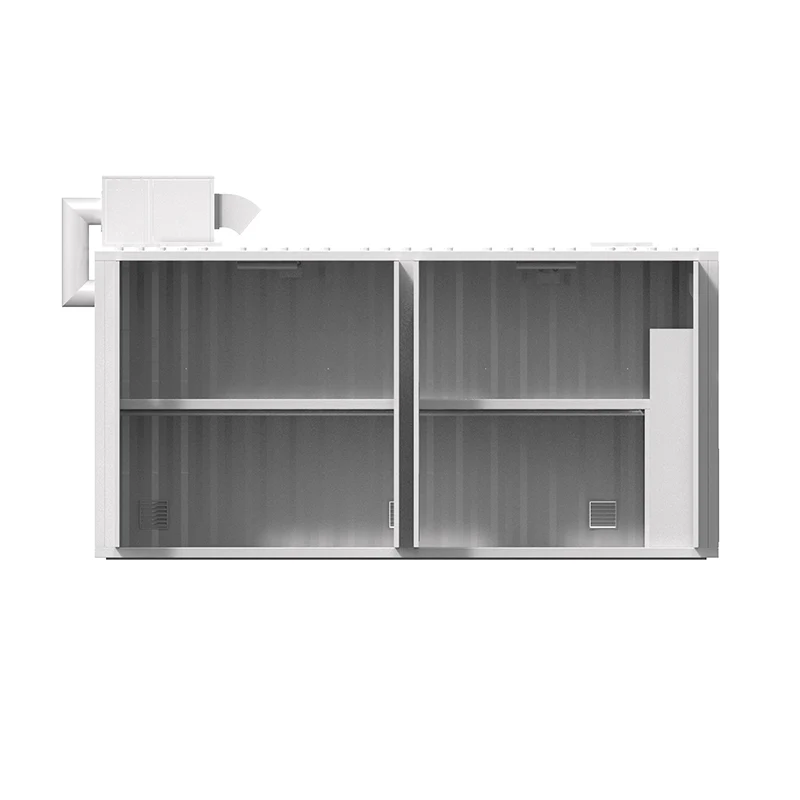

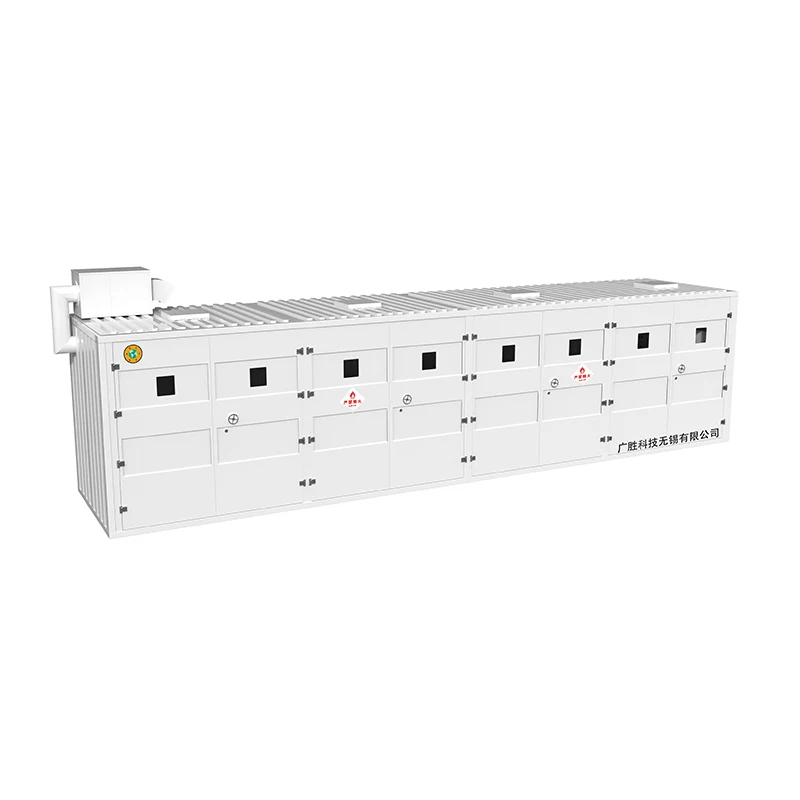

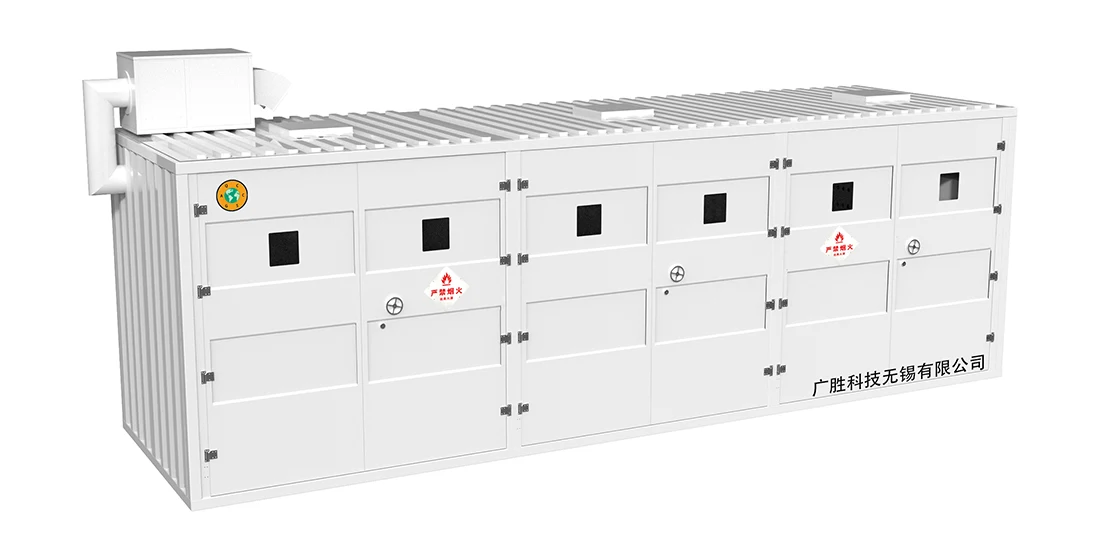

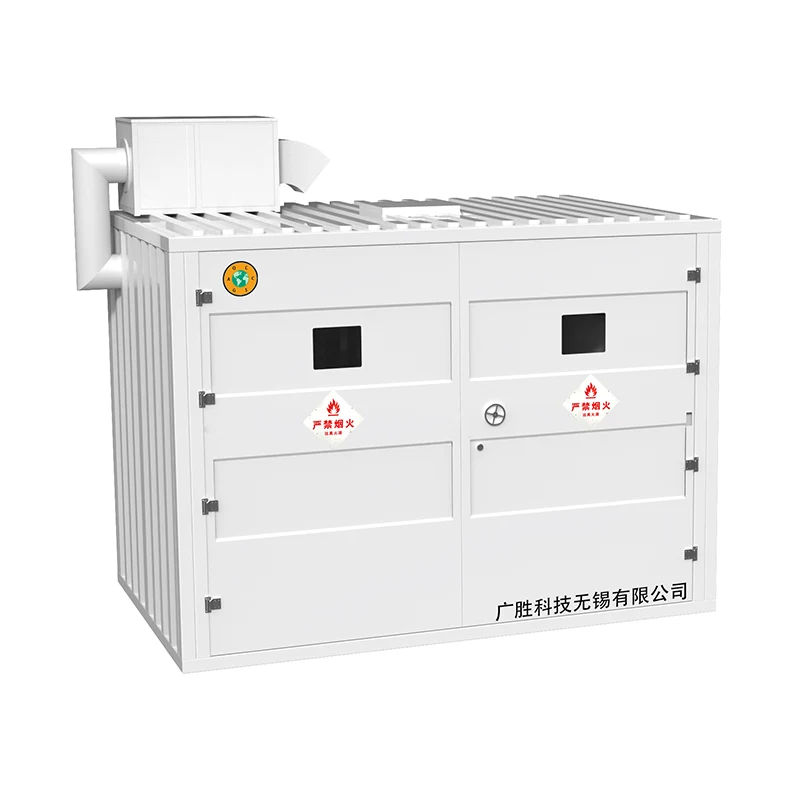

انبار ظروف ذخیره سازی در فضای باز ضد انفجار نوع قفسه بندی

سریال شماره

ساختار نام

عملکرد، توضیحات و پیکربندی پارامتر

1

کابینه

را قاب کابینت عمدتا از ورق فولادی 2.0 میلی متری کورتن A ساخته شده است. کابینت بیرونی شامل یک قاب فولادی، پانل های جانبی موجدار عمودی و وجه های انتهایی است و همچنین یک صفحه رویی با راه راه های افقی و عمودی که همگی از صفحات فولادی نورد سرد پرس می شوند. کل نمای بیرونی کابینت با رنگ ضد زنگ پاشیده می شود، دیواره داخلی با ضد خوردگی پوشش داده شده است رنگ، و کف با پلی تترا فلوئورواتیلن پاشیده می شود و این امکان را فراهم می کند کل کابینت دارای قابلیت ضد خوردگی باشد.

را دیوار داخلی کابینت از نسوز و عایق حرارتی کلاس A استفاده می کند مواد، و ضخامت لایه عایق حرارت ≥80 میلی متر است.

در صورت در هنگام انفجار، بالای کابینت مجهز به دریچه تهویه انفجاری است پانل. 2 دهانه تهویه انفجاری وجود دارد که هر کدام به اندازه 1.1 * 1.1 متر هستند. و منطقه تخلیه انفجار ≥0.11m²/m³ است. سطح تهویه انفجار بر اساس استاندارد BGV B4 طراحی شده است. پوشش انفجار پانل هواکش به صورت شل نصب شده و مجهز به زنجیر ثابت است که پس از اتمام تهویه انفجار به طور خودکار برمی گردد. را پانل تهویه انفجار دارای یک برف ریز برای جلوگیری از بارش باران و برف و فشار خروجی انفجار 580 مگاپاسکال است.

را درب کابینت از مواد منفرد یا کامپوزیت با عملکردهایی مانند پیشگیری از حریق، حفاظت در برابر صاعقه، ضد الکتریسیته ساکن، ضد خوردگی و بدون جرقه مجهز به قفل میله فشار آتش نشانی داخلی است. زمانی که درب توسط میله فشار باز می شود، صدای زنگ 100 را ایجاد می کند دسی بل و هشدار اتصال. درب در جهت تخلیه باز می شود و می تواند از داخل باز شود.1.6 فضای داخلی کابینت به تقسیم می شود مناطق، و یک اتاق عمل برای اپراتورها برای محافظت ایجاد شده است آماده سازی قبل از ورود به محل ذخیره سازی

2

باهوش سیستم کنترل

2.1 سیستم کنترل مجهز به یک صفحه نمایش تمام رنگی 7 اینچی است که می تواند نمایش دهد وضعیت پارامترهای مختلف در زمان واقعی. 2.2 کل دستگاه است به طور مرکزی توسط یک سیستم میکرو کامپیوتر کنترل می شود. با توجه به پارامترها تنظیم شده توسط مشتری، سیستم به طور خودکار و به موقع آن را شناسایی می کند پارامترهای سنسورهای مختلف و همچنین عملکردهایی مانند کنترل دسترسی، روشنایی، هشدار و هشدار اولیه و کنترل دما.2.3 در صورت خطر احتمالی، سیستم هشدار صوتی و تصویری را فعال می کند و صدای آلارم بالای 85 دسی بل است که هشدار اولیه برای مسافت های طولانی را ارائه می دهد.

3

تهویه و سیستم اگزوز

را سیستم تهویه و اگزوز از 4 دریچه تهویه تشکیل شده است منیفولدهای لوله تهویه دریچه های تهویه در داخل تعبیه شده است کابینت و داخل لوورها توری ضد حشره و موش تعبیه شده است برای ورودی هوا

4

اگزوز سیستم تصفیه گاز

4.1 آن از 1 دستگاه تصفیه پلاسما، منیفولدهای لوله اتصال و غیره تشکیل شده است. 4.2 مستقل از کابینت و از طریق خطوط لوله به کابینت متصل می شود. که برای نگهداری راحت است و به کاهش نویز، لرزش و آسیب به پرسنل در طول عملیات. 4.3 انتشار گازهای خروجی پس از تصفیه تصفیه با "انتشار جامع GB16297" مطابقت دارد استاندارد آلاینده های اتمسفر". 4.4 الزامات برای پلاسما تصفیه کننده: حجم هوای درمان 5000 M³/h و مصرف انرژی 400 وات است.

5

دما سیستم کنترل

هست متشکل از یک لایه نسوز و عایق حرارتی کامل دیوار داخلی و 1 کولر ضد انفجار. 5.1 نسوز کلاس A به ضخامت 50 میلی متر و لایه عایق حرارتی بر روی دیوار داخلی کابینت نصب شده است از بالا رفتن بیش از حد دمای داخلی هنگام قرار گرفتن در معرض آن جلوگیری کنید نور خورشید.5.2 داخل کابینت یک دستگاه تهویه مطبوع ضد انفجار وجود دارد. که می تواند به طور موثر دمای داخل کابینت را در هنگام اتاق کاهش دهد دما خیلی زیاد است. 5.3 الزامات هوای تقسیم شده ضد انفجار کولر گازی (کولرهای پنجره ای اکیدا ممنوع هستند و اقدامات ضد لرزش و ضد سر و صدا مورد نیاز است): ولتاژ نامی 220 ولت است 50 هرتز، جریان نامی برای سرمایش/گرمایش 10.7/16.5A است، درجه ضد آب IP*4 و سطح نویز (داخل/خارج) 40/59 دسی بل است.

6

انفجار - سیستم منبع تغذیه ثابت

هست متشکل از 1 جعبه توزیع ضد انفجار، 4 چراغ ضد انفجار و 1 چراغ اضطراری ضد انفجار 6.1 پوسته بیرونی کنترل اصلی جعبه توزیع از مواد آلیاژ آلومینیوم ساخته شده و با اپوکسی پوشانده شده است رزین.6.2 چراغ های فلورسنت ضد انفجار برای روشنایی داخلی استفاده می شوند. و یک چراغ اضطراری ضد انفجار در خروجی نصب شده است سنسور دمای داخلی، تهویه مطبوع و سنسور گاز قابل احتراق همه طرح های ضد انفجار را اتخاذ کنید. 6.4 چیدمان مدار داخلی کابینت مطابق با الزامات ضد انفجار تنظیم شده است.

7

شیمیایی سیستم بازیابی نشت

را سیستم نشتی یکپارچه در داخل کابینت می تواند 15٪ از کل را در خود جای دهد حجم

8

آتش - سیستم مبارزه و اطفاء

وجود دارد 1 مجموعه دستگاه اطفاء حریق اتوماتیک از نوع خط لوله در داخل است کابینه هنگامی که درجه حرارت به دلیل آتش سوزی افزایش می یابد، عامل پودر خشک وارد می شود دستگاه اطفاء حریق از نازل زیر خارج می شود عمل نیتروژن برای خاموش کردن آتش دستگاه اطفاء حریق دارای سرعت اطفاء حریق سریع و استفاده ایمن است.

9

شخصی تجهیزات حفاظتی

9.1 A ستون تخلیه الکتریسیته ساکن بدن انسان در ورودی نصب شده است از کابینت و متصل به بدنه اصلی کابینت. برای استفاده می شود کارکنان را قبل از ورود لمس کنید تا الکتریسیته ساکن تخلیه شود بر روی بدن خود حمل می کنند و از خطرات الکتریسیته ساکن جلوگیری می کنند محافظ برق مستقل در منبع تغذیه اصلی نصب شده است نقطه دسترسی برای جلوگیری از خطرات الکتریسیته ساکن. 9.3 الکتریسیته ساکن سیستم تخلیه شامل سه اتوی نبشی به ابعاد 2500505 میلی متر می باشد مستقیماً به زمین وارد می شود تا اطمینان حاصل شود که الکتریسیته ساکن کابینت کمتر از 4Ω است.

10

ویدئو سیستم نظارت

10.1 1 دوربین نظارت تصویری ضد انفجار در داخل کابینت وجود دارد، با وضوح فوق العاده بالا از وضوح 960P و نظارت مادون قرمز در شب function.10.2 1 نظارت محیطی 960P با کیفیت فوق العاده بالا وجود دارد دوربین نصب شده در بیرون. 10.3 یک پورت شبکه RJ45 برای اتصال رزرو شده است با سیستم نظارت کامل مدرسه. 10.4 نظارت تصویری سیستم دارای عملکرد ذخیره سازی و حافظه است که می تواند داده های نظارتی را ضبط کند به مدت بیش از یک ماه و در هر زمان در تلفن های همراه قابل مشاهده است کامپیوترها

11

از راه دور سیستم مانیتورینگ

11.1 یک مجموعه از دستگاه نشانگر رطوبت وجود دارد، دستگاه سنجش دما، و دستگاه سنجش گازهای احتراق به ترتیب در داخل کابینت، با عملکرد LED در محل نمایش داده، که برای نظارت بر محیط داخلی کابینت.11.2 هر دستگاه حسگر می تواند به مدت 24 ساعت فضای داخلی کابینت را به صورت واقعی نظارت کند. زمانی که نشانگرها به مقادیر ایمنی تنظیم شده، اقدامات مختلف حمل و نقل و آلارم می رسند به صورت هوشمند از طریق سیستم کنترل اجرا خواهد شد.11.3 هنگامی که شاخص های پارامتر به مقادیر تنظیم شده می رسند، سیستم نظارت ارسال می کند اعلان های پیامکی برای یادآوری توجه مشتریان.

12

اورژانس شستشوی چشم و دوش

12.1 ارتفاع دوش 2100mm±20mm و ارتفاع چشم شویی می باشد 1030mm±20mm.12.2 شستشوی چشم و دوش از ساختار ترکیبی ساخته شده از فولاد ضد زنگ SU304 که می تواند فشار آب را تحمل کند >5kg/cm².12.3 در یک طرف بیرون درب کابینت و قوطی نصب می شود در مواقع اضطراری ظرف مدت 5 ثانیه قابل دسترسی است.

مدل محصول

پارامترهای محصول

GS-FYG

اصلی ابعاد کابینت (ارتفاع، عرض، طول)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

پیکربندی: دستگاه های پیشگیری از حریق و سرقت، دستگاه های حفاظت ضد آب، دستگاه های الکتریکی ضد انفجار، سیستم های حفاظت در برابر آتش، صاعقه دستگاه های حفاظتی و ضد الکتریسیته ساکن، دستگاه های جمع آوری نشت مایع، سیستم های کنترل دما، سیستم های اگزوز و غیره

کابینه بدن:

1. بدنه کابینت با ساختار دو لایه تولید می شود و ضخامت یک لایه از صفحه به 2.0 میلی متر می رسد.

2. کابینت دیوار: دیوار کابینت ساختار کلی قاب دارد. لوله مربع چندتایی تکیه گاه ها در پایین بدنه کابینت قرار دارند که با آن همکاری می کنند تیرهای باربر برای ثابت نگه داشتن بدنه کابینت.

3. کابینت درب: درب نسوز و ضد سرقت.

4. جعبه برق: پوسته بیرونی جعبه توزیع اصلی کنترل ساخته شده است از مواد آلیاژ آلومینیوم و پوشش داده شده با رزین اپوکسی. تمام خطوط لوله، اتصالات مدار و غیره برای جلوگیری از انفجار درمان می شوند.

5. کابینه پایین: پایین بدنه کابینت یک پدال برجسته ضد لغزش است و زمین داخلی طوری طراحی شده است که کمی به سمت وسط شیب داشته باشد.

6. اگزوز سیستم: فن های اگزوز ضد انفجار برای اگزوز اجباری استفاده می شود.

7. سیستم کنترل دما: یک دستگاه تهویه مطبوع ضد انفجار در داخل بدنه کابینت تعبیه شده است که می تواند دمای بالا و پایین ناشی از محیط خارجی را تنظیم کند.

8. آتش امکانات حفاظتی: هر دو قسمت بالایی و دو طرف بدنه کابینت هستند ساخته شده از دو لایهفولاد ضد حریق مقاوم در برابر آب و هوا و صفحات فشرده مواد مقاوم در برابر درجه حرارت بالا.

9. دستگاه های الکتریکی ضد انفجار: لامپ های روشنایی ضد انفجار هستند داخل کابینت نصب شده است. لامپ های اضطراری ضد انفجار باید تنظیم شوند در خروجی بدنه کابینت و لامپ های اضطراری ضد انفجار هستند پیکربندی شده است.

10. حفاظت از صاعقه و دستگاه های ضد الکتریسیته ساکن: یک دستگاه حفاظت در برابر صاعقه در بالا نصب شده است. هنگامی که رعد و برق وجود دارد، به داخل زمین هدایت می شود از طریق دستگاه حفاظت در برابر صاعقه برای رهاسازی. بدن انسان ساکن دستگاه حذف برق در درب نصب شده است. با لمس استاتیک دستگاه حذف الکتریسیته هنگام ورود به درب، الکتریسیته ساکن بر روی بدن انسان قابل حذف است.

11. دستگاه اطفاء حریق خودکار: آتش هپتا فلوئوروپروپان نوع خط لوله دستگاه اطفاء حریق که دارای راندمان اطفاء حریق بالایی است، سریع سرعت، ضریب ایمنی بالا و ایمن و قابل اعتماد است.

12. سیستم فیلتراسیون: یک سیستم تصفیه گاز خروجی باید در آن تنظیم شود بدنه کابینت هر بدنه کابینت مجهز به مجموعه ای از کربن فعال است جعبه حفاظت از محیط زیست و یک سیستم تصفیه پیوند فتوکاتالیستی در بالا سیستم تصفیه گازهای خروجی به کابینت متصل است بدن از طریق خطوط لوله؛ سیستم تصفیه گاز اگزوز می تواند حذف شود آلاینده ها به درجات مختلف، از جمله مواد شیمیایی فرار که اغلب در آنها استفاده می شود مکاتبی مانند دی اتیل اتر، تولوئن، کلروفرم، استون، متانول، اتانول، اتیل استات، اتر نفت و غیره می تواند سمی و مضر را تصفیه کند. گازهای خروجی را تخلیه کرده و از تخلیه یکنواخت جریان هوا اطمینان حاصل کنید.

13. سیستم مانیتورینگ محیطی: VOC، دما، رطوبت، وضعیت تهویه، ابزار و تجهیزات و غیره در محیط، نمایش و ثبت داده های محیطی در زمان واقعی زمانی که پارامتر نشانگرها به مقادیر تنظیم شده می رسند، سیستم نظارت یک را ارسال می کند اطلاعیه برای یادآوری مشتری به توجه؛ نظارت بر محیط زیست داخل کابینت به صورت 24 ساعته به صورت آنلاین اطلاعات را به صورت تصاویر نمایش دهید و متون روی صفحه کریستال مایع، و هنگام تنظیم یک هشدار هشدار می دهد مقادیر فراتر رفته و با سیستم اگزوز ارتباط برقرار می کنند.

تشخیص پروب ها:

(1) کاوشگر گاز قابل احتراق

(2) پروب دما و رطوبت

(3) دود کاوشگر حسگر، ذاتا ایمن و از نوع ضد انفجار

(4) VOC کاوشگر

14.1 سیستم کنترل هوشمند می تواند به طور خودکار و به موقع پارامترها را تشخیص دهد هر سنسور در کنترل پنل، و نمایش به موقع مختلف پارامترهایی مانند دمای داخلی، غلظت گاز قابل احتراق، رطوبت نسبی، وضعیت عملکرد سیستم گاز خروجی، وضعیت هشدار، روشنایی و غیره پارامترهای فوق بر روی انسان-ماشین نمایش داده می شوند رابط خارج از بدنه کابینت

14.2 باشد مجهز به تجهیزات نظارت بر محیط زیست چند کاناله: پشتیبانی از VOC سنسورهای نظارت بر گاز؛ پشتیبانی از سنسورهای نظارت بر گاز قابل احتراق؛ پشتیبانی کنید سنسورهای دما و رطوبت

14.3 چه زمانی غلظت گاز در داخل کابینت به 20 تا 30 درصد ایمنی نزدیک می شود ارزش بحرانی، سیستم کنترل به طور هوشمند انواع مختلفی را اجرا می کند اقدامات دفع در صورت خطر احتمالی، سیستم کنترل این کار را انجام خواهد داد آلارم صوتی و تصویری را فعال کنید و صدای آلارم بالای 85 باشد دسی بل، که می تواند یک هشدار اولیه برای مسافت طولانی باشد.

15. ایمنی برچسب ها، برچسب های هشدار بازتابنده: مقاوم در برابر سایش، ضد آب، برچسب های ضد خوردگی، ضد خش و غیر محو شدن
