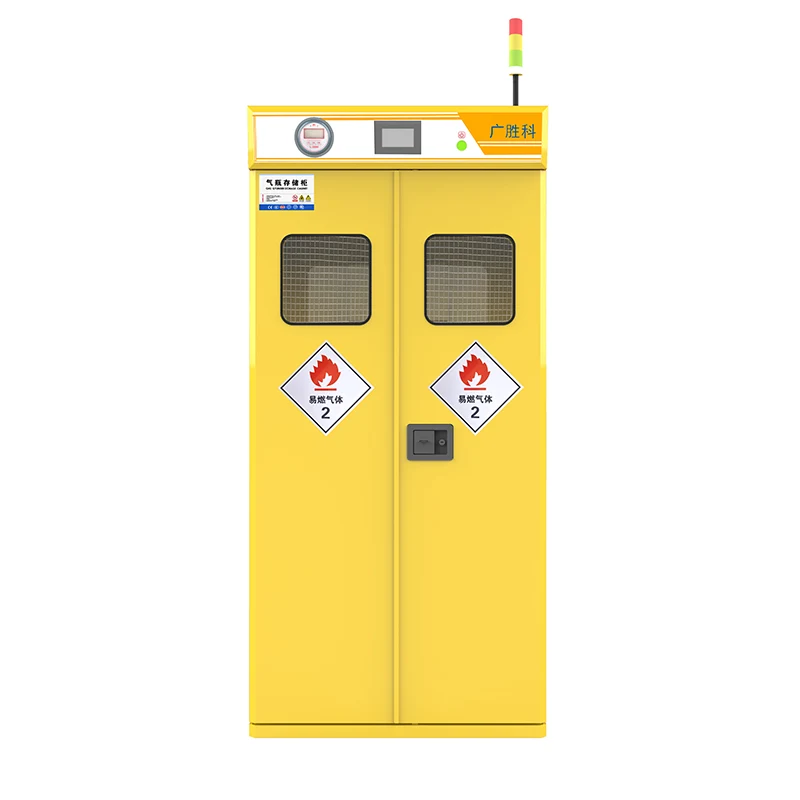

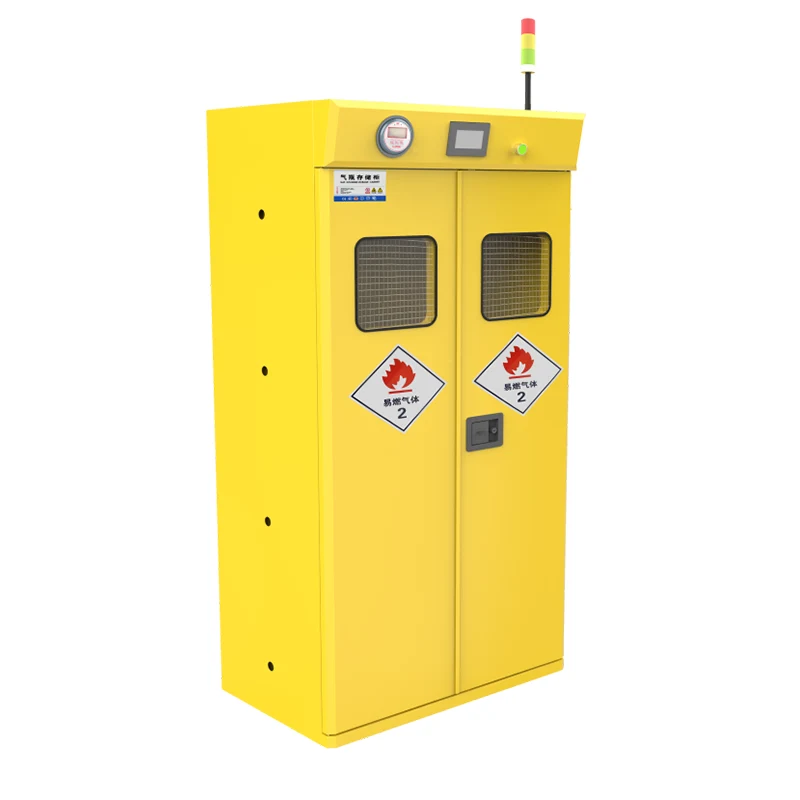

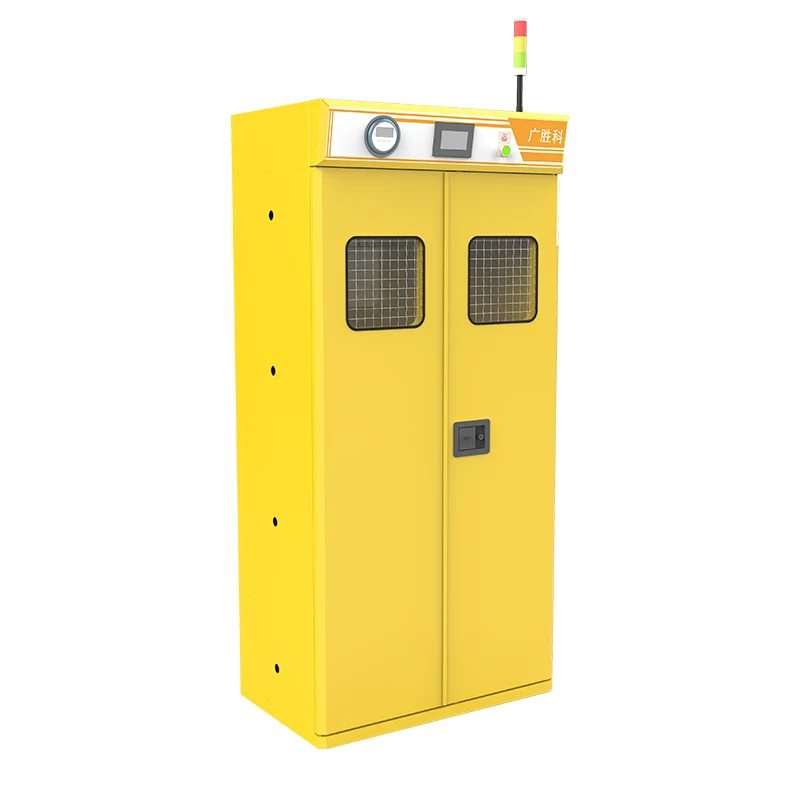

کابینت ذخیره سازی سیلندر گاز ضد انفجار دو بطری هوشمند

کابینت ذخیره سیلندر گاز ضد انفجار یک محلول ذخیره سازی ایمن است که برای انواع گازهای خطرناک قابل اشتعال و انفجاری از جمله متان، استیلن، هیدروژن، اکسیژن و گازهای بی اثر طراحی شده است. مجهز به عملکرد زنگ هشدار است که ایمنی، قابلیت اطمینان و کیفیت بالا را تضمین می کند.

1. بدنه کابینت

کابینت با صفحات فولادی نورد سرد دولایه با کیفیت بالا، هر کدام با ضخامت 1.5 میلی متر ساخته شده است. پس از انجام عملیات ترشی و فسفاته کردن، سطح به صورت الکترواستاتیک با رزین اپوکسی پاشیده می شود و مقاومت عالی در برابر اسیدها، قلیاها و زنگ زدگی ایجاد می کند. پانل درب بیرونی ساختاری به ضخامت 1.5 میلی متر دارد و لایه میانی آن با مواد نسوز الیاف سرامیکی پر شده است.

2. پانل درب

پانل درب مجهز به لولاهای جداشدنی و یک پنجره دید شیشه ای شفاف ضد انفجار در جلو است که به کاربران امکان می دهد وضعیت استفاده از سیلندرهای گاز داخل کابینت را مشاهده کنند.

3. مشاهده پنجره

پنجره دید از شیشه سکوریت ساخته شده است که دارای طراحی منحصر به فرد و بدیع است.

4. PASS Hole

یک سوراخ PASS در کنار کابینت برای اطمینان از گردش مناسب گاز در داخل وجود دارد.

5. دستگاه ثابت متحرک

دستگاه ثابت متحرک می تواند سیلندرهای گاز با ارتفاع و قطرهای مختلف را در خود جای دهد. برای جلوگیری از واژگونی سیلندرهای گاز، از یک مکانیسم ثابت زنجیر استنلس استیل 304 استفاده می کند.

6. پدال مکانیکی

پدال یک صفحه شیب دار مکانیکی است. یک پدال برجسته از جنس استنلس استیل قابل تنظیم در پایین کابینت وجود دارد که بارگیری و تخلیه سیلندرهای گاز را آسان می کند.

7. قفل کردن دستگاه

یک قفل اتصال سه نقطه ای استفاده شده است که امنیت بیشتری را فراهم می کند.

8. دستگاه هشدار دهنده

یک سیستم هشدار صوتی و بصری با صدای بلند اما غیر تحریک کننده اتخاذ شده است.

9. سیستم اگزوز اتوماتیک (اختیاری)

10. سوپاپ اگزوز گاز

دریچه خروج گاز دارای طراحی ساختار دو سوپاپ است. در صورت ناکافی بودن فشار گاز، به طور خودکار هشدار داده و خاموش می شود.

11. گیج فشار منفی

فشار منفی داخل کابینت را می توان با توجه به نوع گاز تنظیم کرد. این به کاربران اجازه می دهد تا فشار منفی داخل کابینت را کنترل کنند. هنگامی که سنسور داخل کابینت نشت گاز را تشخیص داده و زنگ هشدار را فعال می کند، فن بالایی به طور خودکار شروع به کار می کند و گاز را از طریق لوله اگزوز به بیرون خارج می کند تا از ایمنی منطقه کار محافظت شود.

12. سیستم کنترل

سیستم کنترل دارای 40 پارامتر گاز معمولی است که از قبل برای انتخاب تعبیه شده اند.

13. دستگاه بسته شدن خودکار درب

هنگامی که دمای خارج از کابینت به 70 درجه سانتیگراد برسد، قفل درب کابینت سیلندر گاز به طور خودکار ذوب می شود و درب به طور خودکار بسته می شود و از گسترش آتش به داخل جلوگیری می کند.

14. نظارت بر فشار

فشار منفی داخل کابین سیلندر گاز به صورت بلادرنگ نمایش داده می شود. هنگامی که فشار کمتر از مقدار تنظیم شده باشد، فن به طور خودکار فعال می شود. حداکثر فشار منفی داخل سیلندر می تواند به 60 پاسکال برسد.

15. دستگاه سوئیچینگ خودکار

هنگامی که فشار گاز در یک سیلندر ناکافی است، به طور خودکار به منطقه سیلندر کامل تغییر می کند. هنگامی که فشار گاز در هر دو سیلندر ناکافی باشد، شیر اصلی به طور خودکار بسته می شود.

16. سیستم سوئیچینگ گاز نیمه اتوماتیک فولاد ضد زنگ

این سیستم برای C2H2، CO2، AR، N2، HE، O2 و AIR مناسب است. حداکثر فشار ورودی 20MPa و فشار خروجی از 0 تا 1.6MPa است. این دستگاه در حالت آماده به کار 1 استفاده - 1 کار می کند و به 4 دریچه دیافراگمی (2 دریچه روشن و 2 دریچه تخلیه) از جمله یک شیر کاهش فشار مجهز است. رابط های ورودی و خروجی 1/4 اینچی NPT (F) هستند.

17. شیر برقی ضد انفجار

18. نمایشگر دیجیتال هشدار فشار کم (RY-PLB)

این می تواند 1 تا 4 کانال را با صفحه نمایش کریستال مایع، زنگ صوتی و تصویری و صفحه نمایش دیجیتال نظارت کند.

19. سنسور فشار فولاد ضد زنگ

محدوده: 0 - 20MPa. خروجی: 4 - 20 میلی آمپر؛ دقت: 0.5% FS; موضوع نصب: 1/4NPT

اقدامات احتیاطی و نگهداری

سیلندرهای گاز حاوی همان نوع گاز را در یک کابینت نگهداری کنید. انواع گازها را با هم مخلوط نکنید.

هنگام نصب کابینت سیلندر گاز، آن را در مقابل دیوار قرار دهید و از تراز بودن آن اطمینان حاصل کنید.

هفته ای یک بار آلارم را تست کنید. به طور معمول، از فندک بدون اشتعال برای آزاد کردن گاز در نزدیکی ورودی هوا برای چند ثانیه استفاده کنید. اگر زنگ هشدار با یک هشدار صوتی و تصویری پاسخ دهد، به درستی کار می کند. در غیر این صورت، به یک متخصص مراجعه کنید و آن را تعمیر کنید. (توجه: در طول آزمایش، هرگز مقدار زیادی گاز با غلظت بالا را مستقیماً روی سنسور داخلی دزدگیر اسپری نکنید، زیرا ممکن است به سنسور آسیب برساند.)

داخل کابینت را تمیز نگه دارید و به طور مرتب گرد و غبار یا سایر زباله ها را از ورودی هوای سنسور پاک کنید.

توجه: هنگامی که سیلندرهای گاز در کابینت ذخیره می شوند، در شرایط عادی و غیر ناشی از انسان نباید مشکلی وجود داشته باشد. برای جلوگیری از زنگ‌های آهسته یا غیر پاسخگو به دلیل عدم فعالیت طولانی مدت، کارکنان می‌توانند با استفاده از دود و گاز تست‌های هشدار را انجام دهند تا از عملکرد طبیعی محصول اطمینان حاصل کنند. خودآزمایی به طور کلی هر دو ماه یک بار توصیه می شود.

پارامتر (مشخصات)

ویژگی و برنامه

کابینت سیلندر گاز ضد انفجار هوشمند با سیستم حفاظت ایمنی هوشمند پیشرفته خود متمایز است. این دستگاه مجهز به انواع کاوشگرهای نظارتی با دقت بالا، از جمله پروب های نظارت بر غلظت گاز، پروب های نظارت بر فشار و غیره است که می تواند وضعیت گاز داخل کابینت را در زمان واقعی نظارت کند. پس از تشخیص نشت گاز، بلافاصله آلارم های صوتی و تصویری با دسی بل بالا منتشر می کند و پیام های هشدار را به دستگاه های تلفن همراه پرسنل مربوطه ارسال می کند تا اطمینان حاصل شود که خطر می تواند بلافاصله شناسایی شود. هنگامی که فشار گاز داخل کابینت به طور غیر عادی تغییر می کند، سیستم کنترل هوشمند به سرعت واکنش نشان می دهد و به طور خودکار جریان گاز را قطع می کند تا از حوادث ایمنی ناشی از مشکلات فشار جلوگیری کند و خطر را در جوانه از بین ببرد.

در کارگاه تولید تراشه های الکترونیکی از گازهای خاصی مانند سیلان و فسفین که قابل اشتعال، انفجار بوده و نیاز بسیار بالایی به فشار و خلوص گاز دارند، در فرآیند تولید استفاده می شود. کابین سیلندر گاز ضد انفجار هوشمند می تواند وضعیت این گازها را در زمان واقعی نظارت کند. هنگامی که نشتی یا فشار غیرعادی وجود داشته باشد، برای اطمینان از ایمنی تولید کارگاه و کیفیت محصول، به سرعت هشدار داده و منبع گاز را قطع می کند. در آزمایشگاه‌های شیمیایی مؤسسات تحقیقاتی علمی در مقیاس بزرگ، چندین گاز آزمایشی با هم وجود دارند و محیط استفاده و ذخیره‌سازی گاز پیچیده است. عملکردهای نظارت و حفاظت هوشمند کابینت سیلندر گاز ضد انفجار هوشمند می تواند به طور موثر با موقعیت های پیچیده مقابله کند، یک محیط آزمایشی امن و قابل اعتماد برای محققان علمی ایجاد کند و به پروژه های تحقیقاتی علمی کمک کند تا بدون مشکل پیش بروند.
